XPSUVN31AP
Schneider Electric XPSUVN31AP Sicherheitsrelais Harmony Universal, Stillstandsüberwachung, PLe/Kat3/SIL3, 1S 1T, Diagnose, 48-240VAC/DC, Schraub
316,74 €*
% 593,81 €* (46.66% gespart)Sofort verfügbar, Lieferzeit: 1-2 Werktage
Produktnummer:
WST8810032866
Manufacturer:
Schneider ElectricP/N: XPSUVN31AP
Produktinformationen "Schneider Electric XPSUVN31AP Sicherheitsrelais Harmony Universal, Stillstandsüberwachung, PLe/Kat3/SIL3, 1S 1T, Diagnose, 48-240VAC/DC, Schraub"
Schneider Electric Sicherheitsrelais Harmony Universal, Stillstandsüberwachung, PLe/Kat3/SIL3, 1S 1T, Diagnose, 48-240VAC/DC, Schraub
Schneider Electric XPSUVN31AP
EAN 3606482034068
Beschreibung

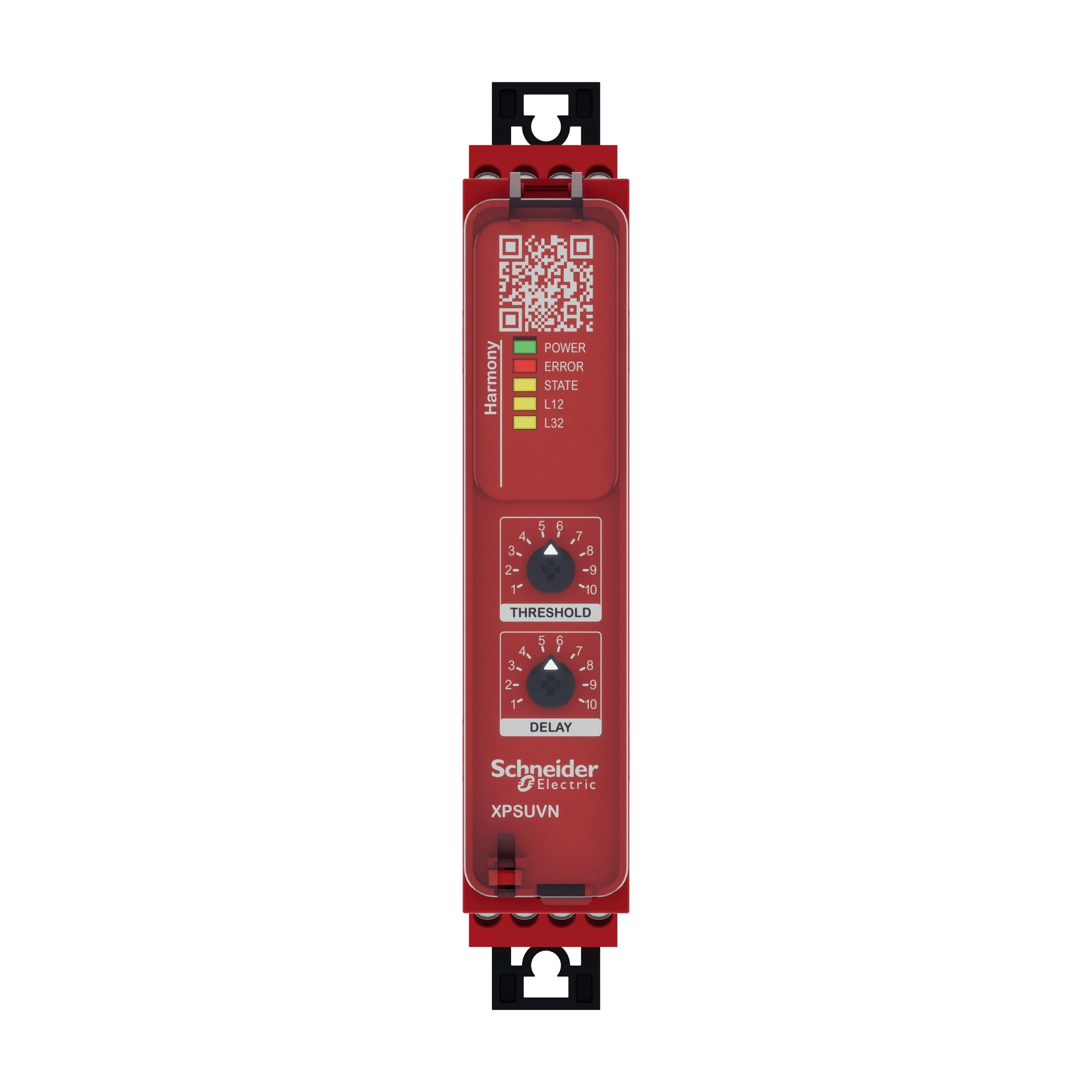

Die Sicherheitsrelais Harmony XPS Universal zeichnen sich durch ihren Funktionsumfang und Diagnosefähigkeit aus, die im Fehlerfall Stillstandszeiten verringert. Dieser Sicherheitsbaustein beinhaltet eine sichere Stillstandserkennung eines Motors durch Messung der Remanenzspannung, so daß keine weiteren Sensoren montiert werden müssen. Dazu wird die Motorleitung mit dem Stillstandswächter verbunden und nach dem Abschalten des Motors die durch die auslaufende Drehbewegung induzierte Spannung gemessen. Unterschreitet die gemessene Remanenzspannung den frontseitig eingestellten Grenzwert (50-500 mV), wird von einem Motorstillstand ausgegangen. Zusätzlich ist eine Verzögerungszeit von 0,5 bis 60 Sekunden ebenfalls frontseitig einstellbar. Es können DC- und AC-Motoren in 1- oder 3-phasigen Netzen bis 690 V auf Motorstillstand überwacht werden. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 1 sicheren Relais-Schließerkontakt, 1 Halbleiter-Meldeausgang und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP34AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 3 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
Dokumente & Downloads
Produktattribute
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz | 48V |
| Bemessungssteuerspeisespannung AC 60 Hz | 48V |
| Bemessungssteuerspeisespannung DC | 48V |
| Spannungsart zur Betätigung | AC/DC |
| Mit abnehmbaren Klemmen | 1 |
| Auswertung der Eingänge | zweikanalig |
| Funktion Drehzahlüberwachung | |
| Funktion Stillstandsüberwachung | 1 |
| Betriebsfrequenz | -Hz |
| Mit Rückführkreis | |
| Anzahl der Ausgänge | 0 |
| Geeignet für Sicherheitsfunktionen | 1 |
| SIL nach IEC 61508 | 3 |
| Performance Level nach EN ISO 13849-1 | Level e |
| Mit Zulassung für BG BIA | 1 |
| Mit Zulassung nach UL | 1 |
| Breite | 22.5mm |
| Höhe | 100mm |
| Tiefe | 120mm |
| Mit TÜV-Zulassung | 1 |
Technische Daten
| P/N (Teilenummer) | XPSUVN31AP |
|---|---|
| EAN | 3606482034068 |
| ETIM | EG000019 |
| SCIP | 152cf799-1df7-4892-81b4-4c890187f1d1 |
| Gewicht | 0.272 kg |
| Gewicht (verpackt) | 0.272 kg |
Bezeichnungen
110VAC
110VDC
115VAC
120VAC
125VDC
13849
13849-1
1NO
1Schliesser
220VAC
220VDC
230VAC
48VAC
48VDC
60VDC
61508
62061
72VDC
Auswertung
Bedienerschutzrelais
Drehzahl-/Stillstandüberwachungsgerät
Drehzahlwächter
Drehzahlüberwachung
Kat3
Kat4
Kategorie 3
Kategorie 4
Maschinensicherheit
Meldung
PL d
PL e
PLd
Preventa
Relais
Relay
Remanenzspannung
Remanenzüberwachung
Remenzspannungswächter
SIL 2
SIL 3
SIL2
Safety
Schraubklemmen
Sicherheit
Sicherheits-Relais-Baustein
Sicherheitsbaustein
Sicherheitsmodul
Sicherheitsschaltgerät
Sicherheitsschaltung
Sicherheitsstromkreise
Sicherheitstechnik
Stillstandswächter
Stillstandswächter für Sicherheitsstromkreise
Stillstandsüberwachung
Stillstandsüberwachungsgerät
Stillstandüberwachungsrelais
Telegramm
abziehbar
auswerten
funktional
funktionale
integrated
multifunktional
sichere Kontakte
sicheres Relais
Überwachung
überwachen
