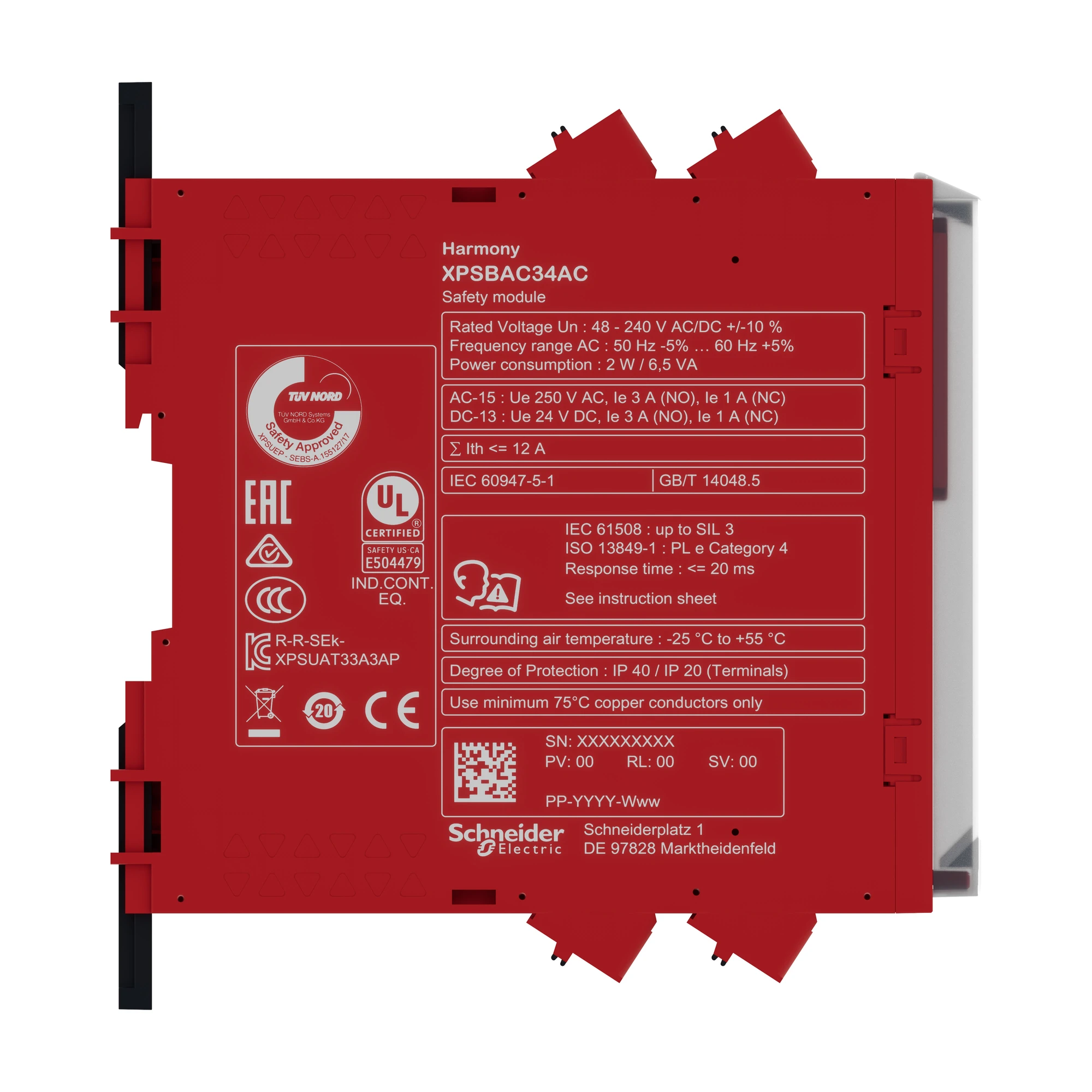

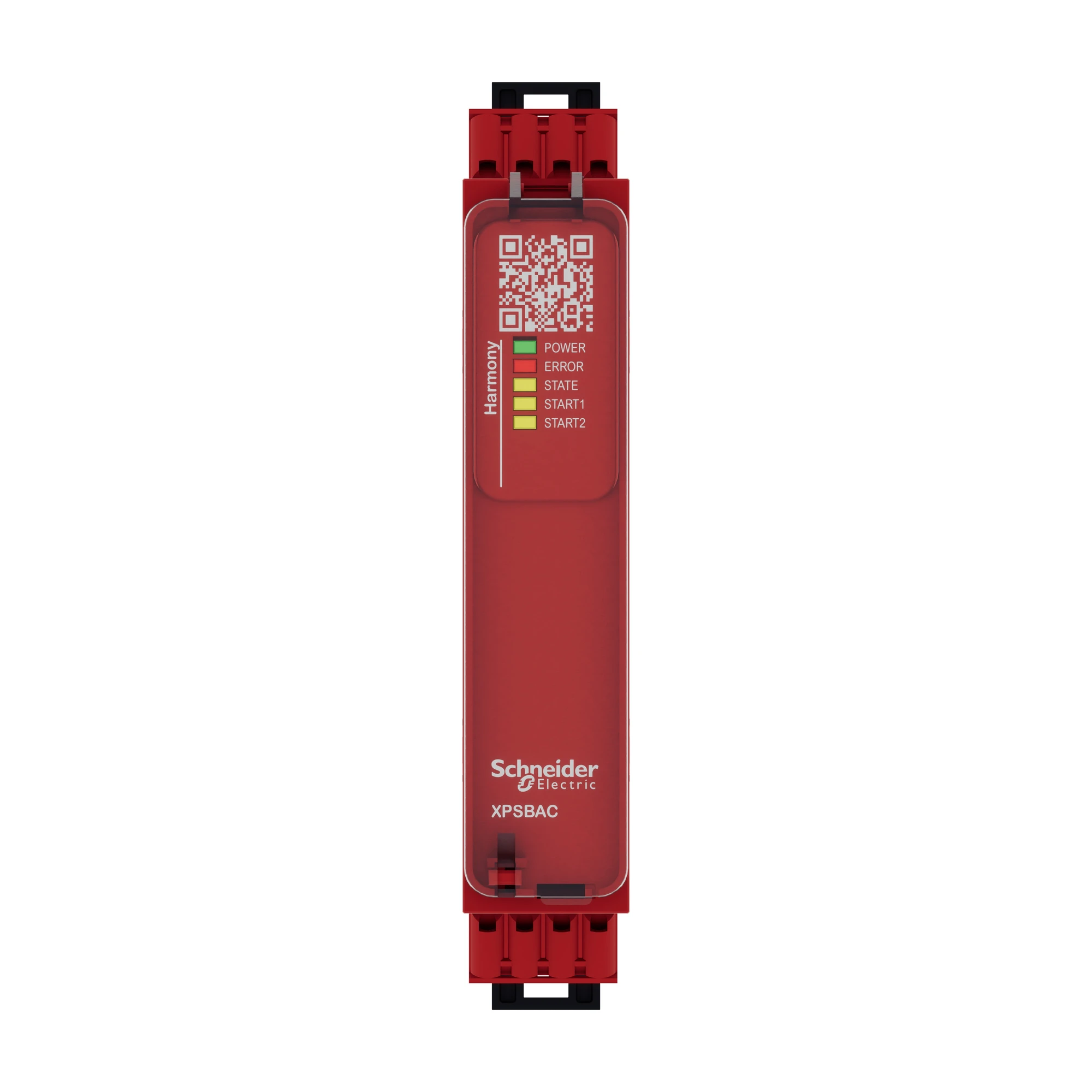

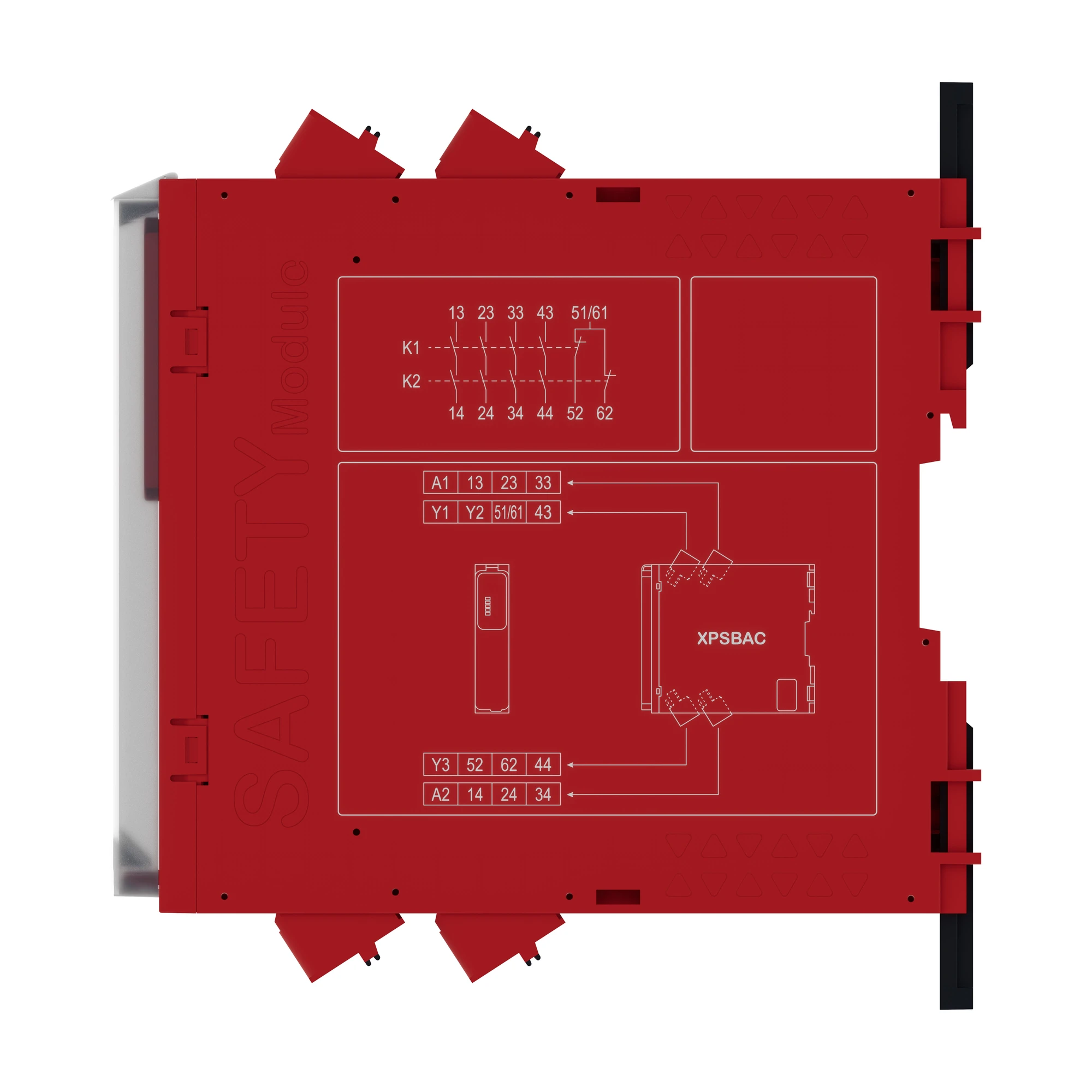

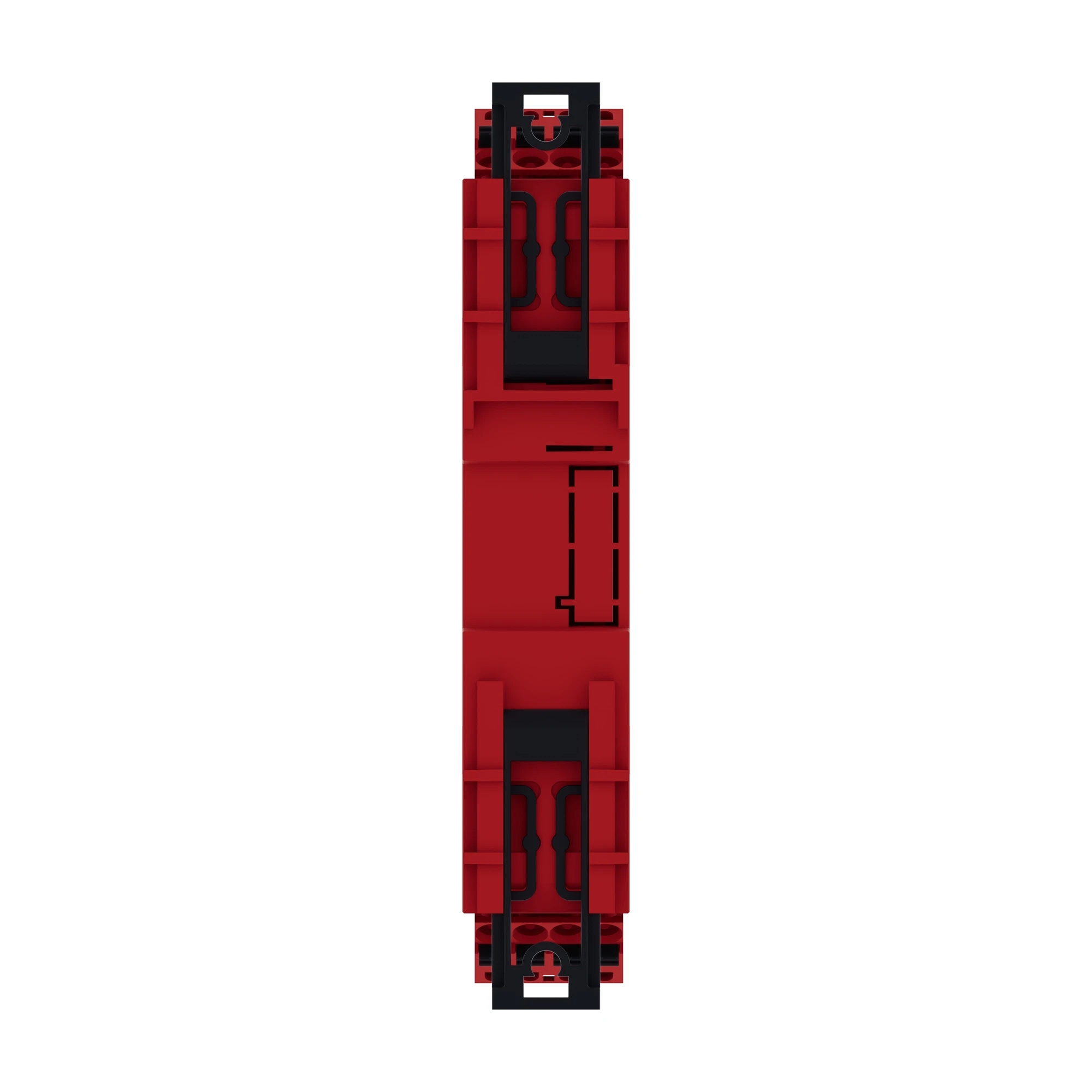

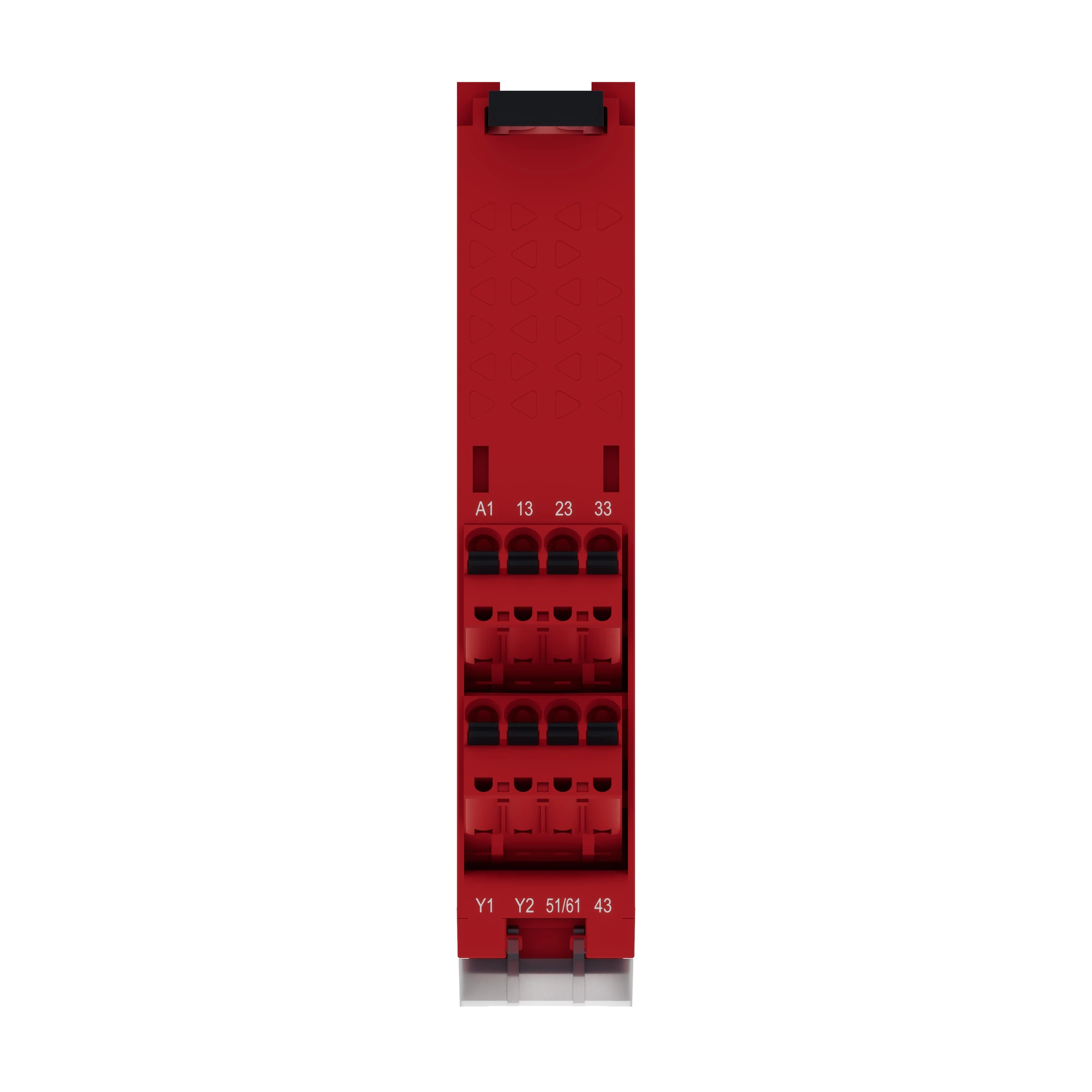

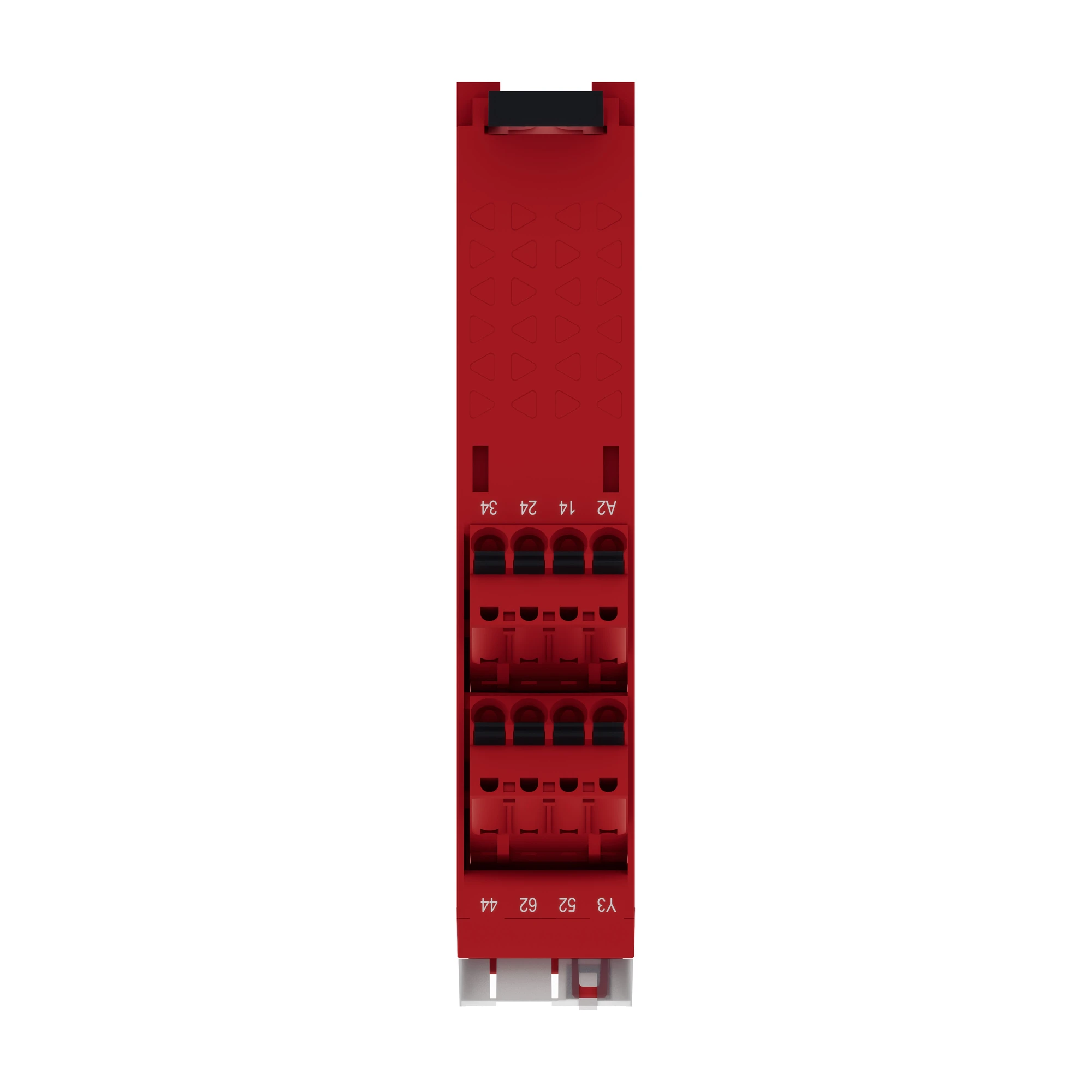

XPSBAC34AC
Schneider Electric XPSBAC34AC Sicherheitsrelais Harmony Basic, 1Funktion, 1Kreis/2Kanäle, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Federzug
117,11 €*
% 219,56 €* (46.66% gespart)Sofort verfügbar, Lieferzeit: 6-10 Werktage
Produktnummer:
WST8810032734
Manufacturer:
Schneider ElectricP/N: XPSBAC34AC
Produktinformationen "Schneider Electric XPSBAC34AC Sicherheitsrelais Harmony Basic, 1Funktion, 1Kreis/2Kanäle, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Federzug"
Schneider Electric Sicherheitsrelais Harmony Basic, 1Funktion, 1Kreis/2Kanäle, PLe/Kat4/SIL3, 4S 2Ö, 48-240VAC/DC, Federzug
Schneider Electric XPSBAC34AC
EAN 3606482039308
Beschreibung
Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Dabei stehen klassische Funktionen und einfache Bedienbarkeit mit vielen Schaltkontakten im Vordergrund. Dieser Sicherheitsbaustein läßt sich ohne Einstellung direkt betreiben und realisiert eine Sicherheitsfunktion. Dazu werden die mechanischen Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions- oder Seilzugschaltern in den Versorgungskreis des Sicherheitsmoduls eingebunden. Somit kann die Sicherheitsfunktion in ein- oder zweikanaliger (redundanter) Ausführung realisiert werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 4 sichere Relais-Schließerkontakte und 2 Relais-Öffnerkontakte. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Federzugklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten.
Dokumente & Downloads
Produktattribute
| Ausführung | Grundgerät |
|---|---|
| Tragschienenmontage möglich | 1 |
| Mit abnehmbaren Klemmen | 1 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung AC 50 Hz | -V |
| Versorgungsspannung AC 60 Hz | -V |
| Versorgungsspannung DC | 24V |
| Geeignet zur Überwachung von Positionsschaltern | 1 |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | 1 |
| Geeignet zur Überwachung von Ventilen | |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | |
| Geeignet zur Überwachung von taktilen Sensoren | |
| Geeignet zur Überwachung von Magnetschaltern | |
| Geeignet zur Überwachung von Näherungsschaltern | |
| Auswertung der Eingänge | zweikanalig |
| Leistungsaufnahme | 1.1W |
| Mit Starteingang | 1 |
| Mit Mutingfunktion | |
| Mit Rückführkreis | 1 |
| Rückfallverzögerung | -s |
| Steuerspannungsart 1 | DC |
| Steuerspannung 1 | 24V |
| Steuerspannungsart 2 | DC |
| Steuerspannung 2 | 24V |
| Anzahl der Ausgänge | 0 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung AC 50 Hz | -V |
| Betriebsspannung AC 60 Hz | -V |
| Betriebsspannung DC | 24V |
| Bemessungsschaltstrom | 1.1A |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| Stoppkategorie nach IEC 60204 | 0 |
| Performance Level nach EN ISO 13849-1 | Level e |
| SIL nach IEC 61508 | 3 |
| Mit Zulassung für BG BIA | |
| Mit Zulassung nach UL | |
| Breite | 22.5mm |
| Höhe | 100mm |
| Tiefe | 120mm |
| Mit TÜV-Zulassung | 1 |
Technische Daten
| P/N (Teilenummer) | XPSBAC34AC |
|---|---|
| EAN | 3606482039308 |
| ETIM | EG000019 |
| SCIP | 152cf799-1df7-4892-81b4-4c890187f1d1 |
| Gewicht | 0.317 kg |
| Gewicht (verpackt) | 0.317 kg |
