XPSBAT12A1AC
Schneider Electric XPSBAT12A1AC Relais de sécurité, Harmony XPSB, 2 fonctions, 1 circuit, PLe/Cat4/SIL3, 2S+1Sv 0,1-900s 1T, 24VAC/DC, à ressort
172,65 €*
% 323,68 €* (économie de 46.66%)Disponible, délai de livraison : 6-10 Jours ouvrables
Réf. produit :
WST8810032736
Manufacturer:
Schneider ElectricP/N: XPSBAT12A1AC
Informations sur le produit "Schneider Electric XPSBAT12A1AC Relais de sécurité, Harmony XPSB, 2 fonctions, 1 circuit, PLe/Cat4/SIL3, 2S+1Sv 0,1-900s 1T, 24VAC/DC, à ressort"
Schneider Electric Relais de sécurité, Harmony XPSB, 2 fonctions, 1 circuit, PLe/Cat4/SIL3, 2S+1Sv 0,1-900s 1T, 24VAC/DC, à ressort
Schneider Electric XPSBAT12A1AC
EAN 3606482034037
Description

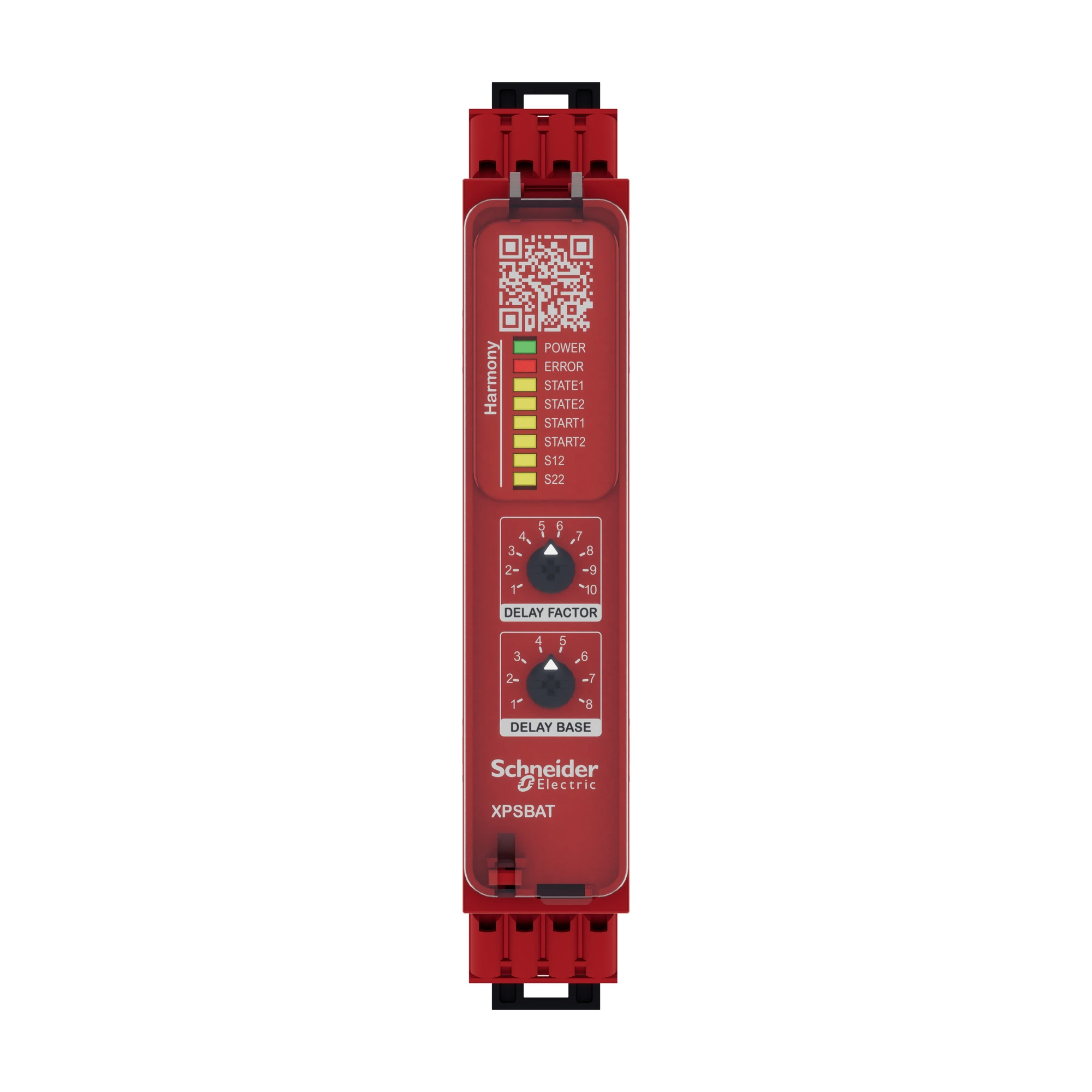

Die Sicherheitsrelais Harmony XPS Basic realisieren grundlegende Sicherheitsfunktionen. Mit diesem Sicherheitsbaustein lassen sich klassische Sicherheitsanwendungen mit einer Abschaltverzögerung realisieren. An den frontseitigen Drehschaltern läßt sich die Abschaltverzögerungszeit und eine der beiden Sicherheitsfunktionen einstellen. An den Eingängen können mechanische Öffner-Kontakte von Not-Aus/Halt-Tastern, Positions-, Magnet-, Seilzugschaltern, sowie Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die beiden Eingänge in zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start an separaten Eingängen zur Verfügung. Dieses Sicherheitsschaltgerät verfügt am Ausgang über 2 sichere unverzögerte Relais-Schließerkontakte, 1 abschaltverzögerten sicheren Schließerkontakt und 1 Halbleiter-Meldeausgang. Die Abschaltverzögerung (z. B. Stopp-Kategorie 1 oder 2, SS1 oder SS2) läßt sich von 0,1 Sekunde bis 15 Minuten gestuft einstellen. Die Versorgungsspannung beträgt 24 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Die Montage erfolgt durch aufrasten auf Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.
Documents & Téléchargements
Attributs du produit
| Ausführung | Grundgerät |
|---|---|
| Tragschienenmontage möglich | 1 |
| Mit abnehmbaren Klemmen | 1 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung AC 50 Hz | -V |
| Versorgungsspannung AC 60 Hz | -V |
| Versorgungsspannung DC | -V |
| Geeignet zur Überwachung von Positionsschaltern | 1 |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | 1 |
| Geeignet zur Überwachung von Ventilen | |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | 1 |
| Geeignet zur Überwachung von taktilen Sensoren | |
| Geeignet zur Überwachung von Magnetschaltern | 1 |
| Geeignet zur Überwachung von Näherungsschaltern | |
| Auswertung der Eingänge | zweikanalig |
| Leistungsaufnahme | 3W |
| Mit Starteingang | 1 |
| Mit Mutingfunktion | |
| Mit Rückführkreis | 1 |
| Rückfallverzögerung | 0s |
| Steuerspannungsart 1 | |
| Steuerspannung 1 | -V |
| Steuerspannungsart 2 | |
| Steuerspannung 2 | -V |
| Anzahl der Ausgänge | 0 |
| Spannungsart der Betriebsspannung | |
| Betriebsspannung AC 50 Hz | -V |
| Betriebsspannung AC 60 Hz | -V |
| Betriebsspannung DC | -V |
| Bemessungsschaltstrom | -A |
| Sicherheitstyp nach IEC 61496-1 | 4 |
| Stoppkategorie nach IEC 60204 | 0 + 1 |
| Performance Level nach EN ISO 13849-1 | Level e |
| SIL nach IEC 61508 | 3 |
| Mit Zulassung für BG BIA | |
| Mit Zulassung nach UL | |
| Breite | 22.5mm |
| Höhe | 100mm |
| Tiefe | 120mm |
| Mit TÜV-Zulassung | 1 |
Données techniques
| P/N (Numéro de pièce) | XPSBAT12A1AC |
|---|---|
| EAN | 3606482034037 |
| ETIM | EG000019 |
| SCIP | 152cf799-1df7-4892-81b4-4c890187f1d1 |
| Poids | 0.292 kg |
| Poids (emballé) | 0.292 kg |
